Оптрон ACPL-335J поддерживает выходной ток до 2.5 А и отличается быстрым распространением сигнала вход-выход, наряду с малой длительностью фронтов управляющего импульса.

Устройство поддерживает полный набор функций диагностики и защиты для безотказной работы MOSFET-ключей, формируя сообщения об ошибках. Оптрон выпускается в компактном корпусе SO-16, предназначенном для поверхностного монтажа. ACPL-335J разработан для применения в преобразователях постоянного напряжения, импульсных источниках питания и зарядных устройствах. Он обеспечивает повышенный уровень изоляции и надежности, который необходим для высоковольтных промышленных приложений.

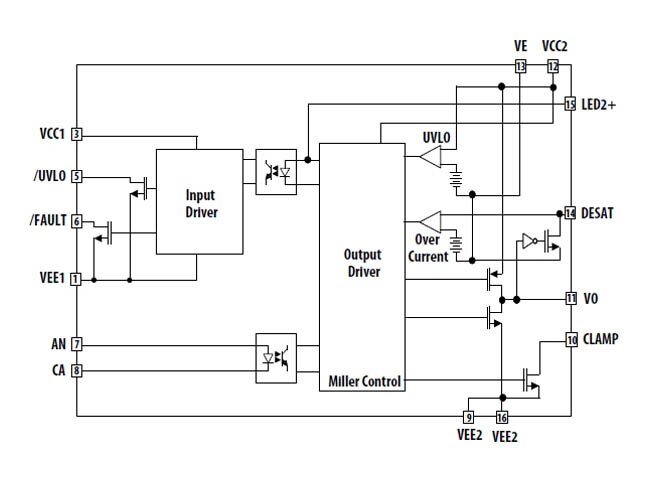

Внутренняя архитектура ACPL-335J

Отличительные особенности:

  • Максимальный ток затвора, обусловленный наличием емкости Миллера: 1.9 А
  • Встроенные функции защиты MOSFET-транзисторов:
    • Обнаружение момента выхода из состояния насыщения (DESAT), защита с отключением и обратной связью
    • Защита от недопустимого падения входного питания (UVLO) с обратной связью
  • Максимальная задержка распространения сигнала вход-выход во всем диапазоне рабочих температур: 250 нс
  • Искажение длительности паузы управляющего импульса: от -100 нс до +15 нс
  • Минимальный уровень подавления синфазных помех при величине помехи VCM = 1500 В: 50 кВ/мкс
  • Широкий диапазон напряжения питания: от 12 В до 20 В
  • Промышленный диапазон рабочих температур: от -40°C до +105°C
  • Соответствие стандартам безопасности:
    • UL (действие пробивного напряжения величиной 5000 В (скз.) в течение 1 мин.)
    • CSA
    • IEC/EN/DIN EN 60747-5-5 (действие пикового пробивного напряжения вход-выход VIORM = 1230 В)
  • 16-выводной корпус SO с длиной пути тока утечки и изолирующим промежутком 8 мм

Область применения:

  • Изолированные схемы управления затворами MOSFET-транзисторов
  • Зарядные устройства
  • Изолированные DC/DC конвертеры
  • Импульсные источники питания
